公司生產的機械刨床是一種用于平面切削的機床，電動機經過皮帶和齒輪傳動，帶動曲柄帶動曲柄和固結在其上的凸輪。機械刨床工作時由倒桿機構帶動刨床和刨刀作往復運動。刨頭前進時，刨刀進行切削，稱為工作行程，此時要求速度較低切均勻。刨頭后退時，刨刀不切削，稱為空回程，此時要求速度較高，以提高生產效率。刨刀每切削完一次利用空回行程的時間，凸輪通過四桿機構帶動棘輪機構和螺旋機構使工作臺連同做一次橫向間歇移動進給移動，以便刨刀做下一次往復運動繼續切削。工件的進給運動與刨刀的主運動應協調。刨刀在工作行程中受很大的切削阻力（在切削前后各有一段0.05H的空刀距離），而空回程中則沒有切削阻力，因此刨頭在整個運動循環中，受力變化是很大的，這就影響了主軸的勻速運轉，故需要安裝飛輪來減小主軸的速度波動以提高切削質量和減小電動機容量。

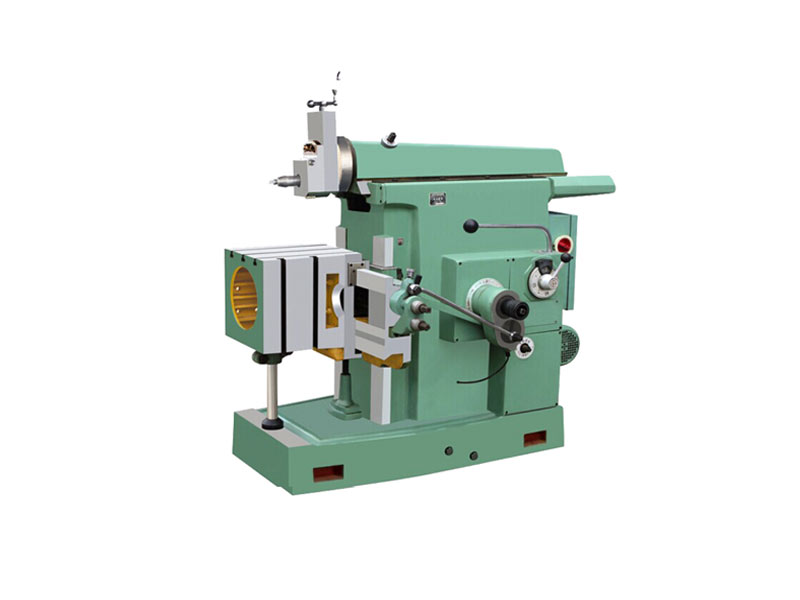

B635A機械刨床具有設計先進，造型美觀，性能可靠，精度穩定，操作簡潔，維護方便等特點，非常適合小批量加工企業使用。

B635A機械刨床主要參數：

型號		B635A機械刨床
刨削長度		350
滑枕底面至工作臺面距離		330
工作臺移動距離（水平）(mm)		400
工作臺移動距離（垂直）(mm)		270
刨床至床身前導面伸出的距離		550
滑枕的位移		170
工作臺回轉角度	（無虎鉗）(°)	正負90度
	（有虎鉗）(°)	正負55度
刀架垂直行程		110
滑枕每分鐘往復次數(times min)		32, 50, 80, 125,
輪動輪一齒時（垂直）(mm)		0.18
滑枕頭往復一次工作臺進給量 輪動輪一齒時（水平）(mm)		0.21
輪轉動四齒時	（垂直）(mm)	0.73
	（水平）(mm)	0.84
電動機(kw r/min)		1.5   1400
包裝箱尺寸		1530*930*1370
凈重/毛重k(kg)		1000/1200

 B635A機械牛頭刨床操作規程

一、認真執行《金屬切削機床通用操作規程》有關規定。

二、認真執行下述補充規定

三、工作前認真做到：

1、檢查進給棘輪罩應安裝正確、緊固牢靠，嚴防進給時松動。

2、空運轉試車前，應先用手盤車使滑枕來回運動，確認情況良好后，再機動運轉。

四、工作中認真作到：

1、橫梁升降時須先松開鎖緊螺訂，工作時應將螺訂擰緊。

2、不準在牛頭保持運轉中調整滑枕行程。調正滑枕行程時，不準用敲打方法來松開或壓緊調整手把。

3、滑枕行程不得超過規定范圍。使用較長行程時不準開高速。

4、工作臺機動進給或用手搖動時，應注意絲杠行程的限度，防止絲杠、螺母脫開或撞擊損壞機床。

5、裝卸虎鉗時應輕放輕拿，以免碰傷工作臺。

6、工作后，把工作臺停在橫梁的中間位置上。

7、機械刨床裝有離合器及制動停車機構，所以在變換速度，啟動機床及停車時，可不必切斷電源，制動停車機構能使滑枕當離合器脫開時之慣性沖程量不大于10毫米。

B635A機械刨床主要五大特點：

1.在走刀系統內裝有過載安全機構,當由于操作不慎或者受到外力影響與切削超載時，走刀自行打滑，無損機件保證機床的正常運行。

2.刨床的工作臺能左右回轉角度,工作臺具有橫向和升降的移動結構；用以刨削傾斜的平面，從而擴大了使用范圍。

3.刨床裝有制動停車機構，所以在變換速度。啟動機床及停車時，可不必切斷電源。

4.進給系統采用凸輪機構,調整進給量。改變走刀量，非常方便。

5.滑枕和床身導軌間以及具有速度的齒輪付和主要的滑動導軌面，均有油泵打出的潤滑油進行循潤滑。

B635A機械刨床工作臺調節方法：

機械刨床首先就是機電的進給，要想機械刨床使工作臺橫向自動進給，可將手柄向左轉動，然后再將手柄向右轉動，則工作臺就會向右進給，若要使工作臺向下進給，則可將手柄向左轉動就可以了。

如果你是想要使工作升降自動進給，可將手柄向右轉動，然后再將手柄向右轉動則工作臺就會向上進給，若要使工作臺向下進給，則可將手柄向左轉動就可以了。

如果機械刨床要進行手動進給，必須將手柄拔至中間位置，使嚙合的錐齒輪結合子脫開后，就可以進行手動進給的操作。

若需使工作臺左右回轉角度，應將手柄夾緊然后松開螺母，就可以回轉角度，當轉至所需位置時，應將所松開螺母夾緊，快速移動；

機械刨床要工作臺快速移動，除了進行上述的操作外，還需將手柄向右扳動，使進給箱內的結合子與快速齒輪嚙合上，則工作臺就能做橫向或升降的快速移動。

B635A機械刨床什么情況下不能停車：

當機械刨床在前進方向停車時自動反向，而且超過行程，發出撞擊聲音后才停車，你首先檢查溢流閥，在栓查開停閥及制動閥，因?yàn)殚_(kāi)停閥是相當于一個二位二通的轉閥。制動閥在其中心彈簧的作用下關閉油缸的進出油口。來進行制動的。

機械刨床的橫向進給運動和垂直進給運動是什么?

刨床可以加工各種平面，在一些特殊裝置下可以加工一些曲面。牛頭主要是加工比較短的平面，龍門就是用在平面尺寸比較大的時候。在一般工廠很少見到，因?yàn)樗诩庸て矫娴男时容^低，所以在批量比較大的時候使用銑床等機床加工平面，但在加工狹長平面的時候效率和龍門刨在多刀加工的時候效率高，將超過銑床．而且也有刀具簡單和機床成本低和比較靈活的優點。所以刨床一般都用在批量非常小或則批量不是很大而產品種類比較多的情況下使用，像修理車間，工裝夾具制造，模具制造，和一些大型零件的情況下使用．牛頭刨的主運動主要是用曲柄連桿機構將電機的旋轉運動轉換成一個桿的擺動，然后這個擺動桿將聯系到牛頭刨的滑枕，將擺動轉化成滑枕的往復運動的方式．進給運動是通過一個連桿機構帶動一個棘輪裝置再帶動絲桿帶動。

B635A機械刨床進刀不均勻原因：

1.萬向聯軸節十字頭的銷軸與孔空隙過大。

2.進給箱箱體定位過低。

3.萬向聯軸節兩頭錐齒空隙過大。

4.萬向聯軸節兩頭叉子口不在同一平面內。

5.棘輪爪接觸不良。

B635A機械刨床漏油原因：

1.箱體聯系面涂膠不均勻。

2.箱體聯系面緊牢螺栓未擰緊。

3.箱體聯系面墊有臟。

B635A機械刨床分油器調理失靈、油管掉落原因：

1.油管捆提不牢。

2.分油器調整螺栓合作過松。

3.分油器調整錐形螺栓偏斜。

B635A機械刨床剎車制動不靈敏原因：

1.制動器拉桿方位調得不適當。

2.制動器的拉桿調理螺母松動。
