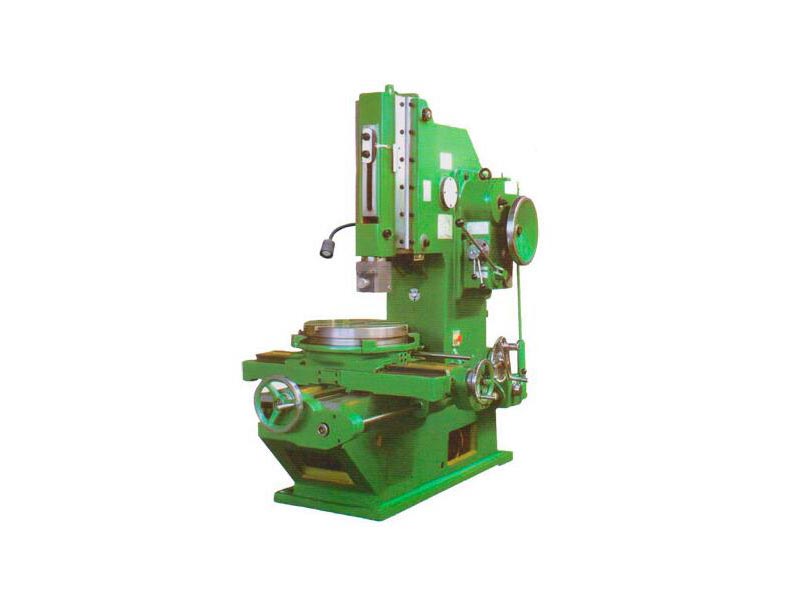

- 產品名稱：B5020插床
- 生產廠家：滕州市高地機床有限公司
- 銷售經理：郭經理
- 聯系方式：0632-5806100 18663251181
- 刨削長度：
- 刀架行程：
- 電機功率：
- 售后服務：
- 工作臺面尺寸：
- 生產廠家
- 一手價格
- 高端質量
- 優質配件
- 三包一年
- 終身售后

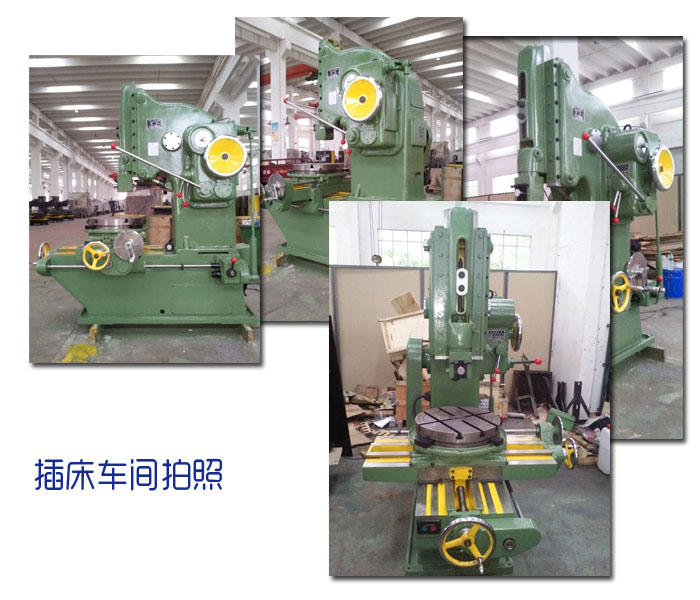

B5020插床詳細信息
B5020插床屬于技術切削機床，用來加工槽類特征。加工時工作臺上的工件做縱向、橫向或旋轉運動，插刀做上下往復運動，切削工件。插床實際是一種立式刨床，在結構原理上與牛頭刨床同屬一類。插刀隨滑枕在垂直方向上的直線往復運動是主運動，工件沿縱向橫向及圓周三個方向分別所作的間歇運動是進給運動。插床的主參數是插削長度。
B5020插床主要參數：
| 主要技術參數 | 單位 | B5020插床 |
| 滑枕行程 | mm | 220 |
| 滑枕插削長度 | mm | 200 |
| 滑枕運動次數 | times min | 32.50.80.125 |
| 滑枕傾斜角度 | º | 0-8 |
| 工作臺直徑 | mm | 500 |
| 滑枕垂直調整距離 | mm | 230 |
| 刀頭支撐面至床身前臂間距離 | mm | 485 |
| 工作臺面至滑架下端間距離 | mm | 320 |
| 工作臺縱向移動距離 | mm | 500 |
| 工作臺橫向移動距離 | mm | 500 |
| 工作臺回轉角度 | º | 360 |
| 工作臺縱橫機動進給量范圍 | mm | 0.08-1.21 |
| 工作臺回轉進給范圍 | mm | 0.052-0.783 |
| 電動機功率 | kw | 3 |
| 電動機轉速（計算值） | r|min | 1430 |
| 機床凈重（約） | kg | 2200 |
| 外形尺寸（長×寬×高） | mm |
1916×1305×1995
|
插床的特點：
插床用于插削平面、成型面及鍵槽等，并能插傾斜度在10°范圍內的模具等工作物，適用于單個或小批量生產的企業。插床的工作臺具有三種不同方向的進給（縱向、橫向和回轉），故工作物經過一次裝夾后，在本機床加工幾個表面。
分類介紹
利用插刀的豎直往復運動插削鍵槽和型孔的直線運動機床。插床與刨床一樣，也是使用單刃刀具（插刀）來切削工件，但刨床是臥式布局，插床是立式布局。多用于單件或小批量生產中加工內孔鍵槽或花鍵孔，也可以加工平面、方孔或多邊形孔等，在批量生產中常被銑床或拉床代替。但在加工不通孔或有障礙臺肩的內孔鍵槽時，就只有利用插床了。插床主要有普通插床、鍵槽插床、龍門插床和移動式插床等幾種。普通插床的滑枕帶著刀架沿立柱的導軌作上下往復運動，裝有工件的工作臺可利用上下滑座作縱向、橫向和回轉進給運動。鍵槽插床的工作臺與床身聯成一體，從床身穿過工件孔向上伸出的刀桿帶著插刀邊做上下往復運動，邊做斷續的進給運動，工件安裝不像普通插床那樣受到立柱的限制，故多用于加工大型零件（如螺旋槳等）孔中的鍵槽。
插床操作規程：
適用機型：
1、 機械插床：B5020，B5032。
2、 液壓插床：B5050。
一、 認真執行《金屬切削機床通用操作規程》有關規定。
二、 認真執行下述有關插床通用規定：
1、 根據工件加工部位正確選用刀桿長度，調正插頭行程，嚴防碰撞。
2、 裝卸較重的夾具時，必須輕放輕拿，防止碰傷工作臺面。
3、 工作臺的縱向、橫向、圓周自動進給，不準三項并用，只準單項進給。
4、 工作中不準快速對刀。
三、 認真執行下述有關插床特殊規定：
（一） 機械插床：
1、 空運轉試車前或調正滑枕（插頭）行程之后，應用手轉動飛輪，檢查滑枕往復運動是否良好，滑枕行程是否符合要求，確認正常后，方可開動機床試車或正式工作。
2、 滑枕在運行中，不準調正滑枕行程和速度。
3、 工作后，將插頭提到頭部，回轉工作臺移到導軌中間位置。
（二） 液壓插床：
1、 滑枕在運行中，不準調正滑枕行程。
2、 工作后，將滑枕插頭放到下端。
安全規程
1．使用的扳手與螺母必須相符，用力要適當，防止滑倒撞傷。
2．裝夾工件要選好基準面，壓板、墊鐵要平穩可靠，壓緊力要適當，保證工件在切削中不松動。
3．直線運動(縱、橫向)和圓周運動的工作臺不允許三項同時進行。
4．禁止在運轉中變換滑枕速度?；硇谐毯筒宓奈恢谜{(diào)好后必須鎖緊。
5．工作時頭部不許伸入滑枕沖程中觀察加工情況。沖程不能超過機床規定。
6．變速、換刀具、緊螺絲必須停車。
7．工作完畢后各手柄放置在空位，工作臺和機床以及機床周圍要清理整潔。
8．使用天車，吊具必須牢固可靠，不準在吊物下操作或通行，要與吊車工密切配合。
9．在開車之前進行各部件檢查和潤滑，應穿好各防護用品，扎好袖口。
10．不準用嘴吹鐵屑和用手清理鐵屑。
